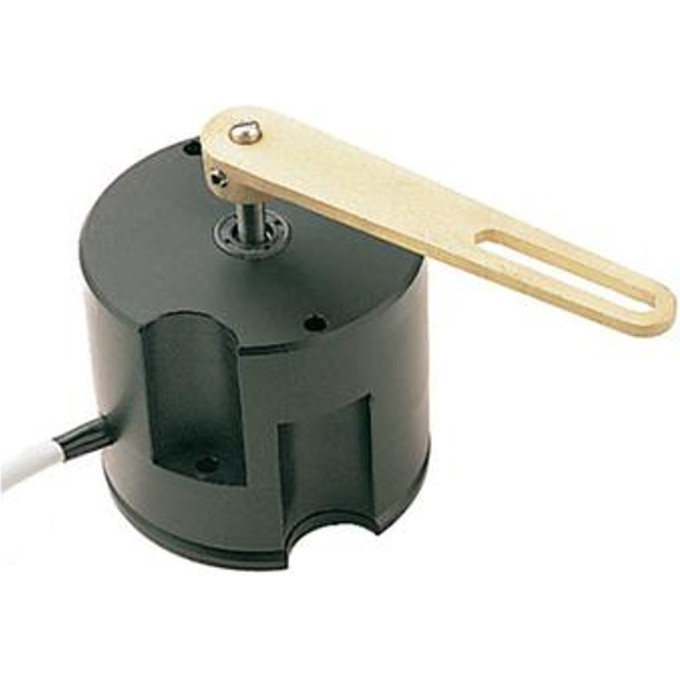

Блок обратной связи руля LOWRANCE Simrad RF45X, арт. 22011415

RF45X передаёт угол поворота руля в автопилот LOWRANCE/Simrad или в отдельную систему индикации. Блок ставят у вала руля и соединяют с ним через трансмиссионную тягу — передаточное отношение 1:1, ход датчика повторяет движение руля. Конструкция средней нагрузки рассчитана на ремонт, а не на одноразовую замену.

Характеристики

• Артикул: 22011415
• Тип: блок обратной связи руля
• Питание: 12–24 В постоянного тока
• Диапазон руля: ±45°
• Линейность: ±3° до 45°
• Выход для автопилота: частотный сигнал, центр 3400 Гц, около 20 Гц на градус
• Выход для индикатора: ток 0,1–1,1 мА (автономная схема)
• Кабель: 2 м, экранированный
• Комплект: блок, трансмиссионная связь, распределительная коробка
• Защита: IP56
• Рабочая температура: от −25 до +55 °C

Плюсы и минусы

Модель подходит для штатной связи с автопилотами Simrad и для вывода угла на индикатор. Перед монтажом стоит сверить тип входа вашего блока управления и выбрать нужный режим выхода.

Сценарии использования

• Обратная связь руля в связке с автопилотами серий J300X, J3000X, AC70, AC80, AP35/AP50 и совместимыми блоками AP45, AP9 Mk3
• Автономная индикация угла руля на мостике — до пяти указателей последовательно
• Модернизация или замена датчика RF45 с сохранением прежней механики и креплений
• Установка в рулевом отсеке катера или небольшого судна с питанием 12 или 24 В
